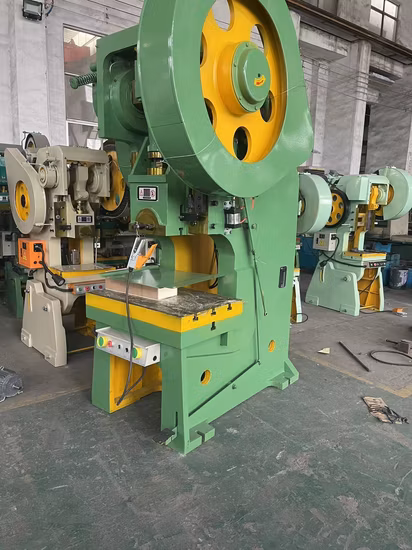

Механический силовой пресс типа J23/электрический пресс/однокривошипный силовой пресс/штамповка металла/прессово-пробивные станки/станки/прецизионный пресс оправки

Базовая информация

Модель №.	J23
Обслуживание клиентов	Гарантия на основные компоненты 24 месяца.
Введите	Общая штамповочная машина
режущая матрица	Открытый удар
Движение ползунка	Индивидуальное действие
Раздвижной приводной механизм	Кривошипный пресс
Режим управления	Искусственно
Автоматическая заметка	Полуавтоматический
Источник энергии	Механический привод
точность	Высокая точность
Сертификация	CE, ИСО 9001
Состояние	Ной
Стандартные вложения	Гаечный ключ
Транспортный пакет	Стальпалитра
Спецификация	10Т. 16Т. 25Т. 40т. 63Т. 80Т
товарный знак	ХИ
Источник	Китай
HS-код	8462490000
Производственная мощность	500 единиц/месяц

Описание продукта

Подробные параметры:

			Дж23-10	Дж23-16	Дж23-25	Дж23-40	Дж23-63
Номинальная сила		КН	100	160	250	400	630
Глейтблокхаб		Мм	50	60	70	100	100
Количество ударов		Мин-1	120	120	70	50	50
Максимальная высота набора штампов		Мм	160	160	200	230	50
Регулировка высоты набора штампов		мм	30	40	40	50	60
Расстояние от центра выдвижного блока до рамы		мм	175	160	180	220	240
Расстояние между стойками кузова		мм	125	230	230	250	300
Размеры рабочего стола (фб*лр)		мм	230360	290460	320500	410650	460700
Размеры отверстия рабочего стола (диаметр*f*b*l*r)		мм	f95	ф120	ф130	ф160	ф160
Толщина набивки		мм	35	45	50	85	85
Размер отверстия ручки (диаметр * глубина)		мм	φ3050	φ4060	φ4060	φ5070	φ5070
Максимальный угол наклона корпуса		°	30°	30°	25°	25°	20°
Мотор	Введите	КВт	Y2-90L-4	Y2-100L-4	Y2-100L-4	Y2-100L-4	Y2-100L-4
	Производительность		1.1	1,5	2.2	4	5,5
Контурный размер (f*b*l*r*h)		мм	8006001500	9007001900	12508502000	150012002400	150012002450
Масса		кг	.400	800	1200	2400	3250

Показать детали:
В этой серии прессов используется муфта с поворотным ключом, которая имеет простую конструкцию и удобна в эксплуатации и обслуживании, обеспечивая плавность работы, низкий уровень ударов и низкий уровень шума. Пресс-машина с открытым наклоном J23 является первой, в которой для коробки передач вместо обычно используемого подшипника скольжения (медного подшипника) используется подшипник качения, что делает коробку передач более износостойкой и позволяет избежать громкого шума коробки передач, вызванного быстро изнашиваемым медным подшипником; Прессы уровня 80T и выше имеют конструкцию двойного балансировочного пневматического цилиндра, который имеет небольшие колебания балансировочного усилия и уравновешивает ползун и верхнюю матрицу, что может привести к нестабильности токарного станка. Кроме того, это позволяет избежать ударов и шума, вызванных противодействием шестерен в трансмиссии, а также несчастных случаев, вызванных падением ползунка при выходе из строя тормоза или поломке шатуна.
