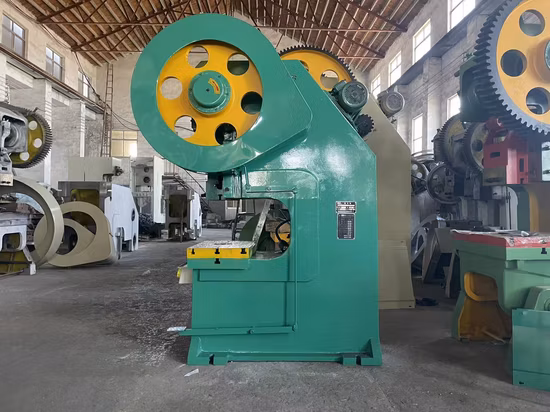

J21-80 Станок для пробивки стальных отверстий/прецизионный пресс/станок

Базовая информация

Модель №.	J21
Автоматическая заметка	Полуавтоматический
Источник энергии	Механический привод
точность	Высокая точность
Сертификация	CE, ИСО 9001
Состояние	Ной
Транспортный пакет	Стальпалитра
Спецификация	80Т. 100т. 125Т. 160Т
товарный знак	ХИ
Источник	Китай
HS-код	8462991000
Производственная мощность	500 единиц/месяц

Описание продукта

J21 Станок для пробивки отверстий в стали/Пресс для стали с ЧПУ для экспорта

Предположим, что коленчатый вал расположен горизонтально. Жесткая витая муфта. Ручная регулировка высоты закрытия со шкалой.

			Дж21-63	Дж21-80	Дж21-100	Дж21-125	Дж21-160
Номинальная сила		КН	630	800	1000	1250	1600
Глейтблокхаб		Мм	100	120	130	140	150
Количество ударов		Мин-1	50	50	40	35	40
Максимальная высота набора штампов		Мм	280	280	300	310	320
Регулировка высоты набора штампов		мм	60	63	100	100	100
Расстояние от центра выдвижного блока до рамы		мм	260	280	350	360	380
Размеры рабочего стола (фб*лр)		мм	430*710	500*800	600*900	690*1000	690*1100
Размеры отверстия рабочего стола (диаметр*f*b*l*r)		мм	ф160	ф180	φ200	ф220	ф260
Толщина набивки		мм	80	95	100	100	120
Размер отверстия ручки (диаметр * глубина)		мм	φ50*70	φ60*70	φ60*80	φ70*80	φ70*80
Расстояние между стойками кузова		мм	270	310	360	410	490
Мотор	Введите	КВт	Y2-100L-4	Я2-132М-4	Я2-132М-4	Y2-160L-4	Y2-160L-6
	Производительность		5,5	7,5	7,5	11	15
Контурный размер (f*b*l*r*h)		мм	155012002400	17008502500	190014002800	200015003200	210017503200
Вес нетто/брутто		кг	3100	4100	5400	7600	11000



Детальные изображения

Образец заготовки
